PCBA測試（PCBA Test）是指對貼裝好電子元器件的電路板進行電氣導通性及基于輸入輸出數值的檢測。在PCB電路板的設計中，不同測試點之間存在電壓和電流等數值關系，需要借助專業的測試設備或者手工操作萬用表方式，對測試點進行檢測，以此驗證實際PCBA板是否符合設計要求。

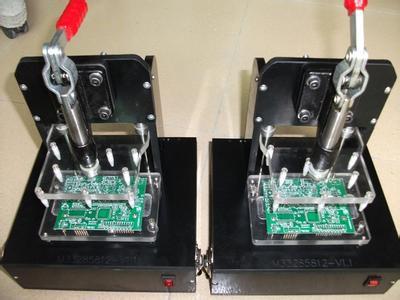

對大批量的PCBA板加工必須進行進行測試，一般會開具相應的測試架（英文Fixture）來輔助高效地完成。測試架的原理就是通過測試頂針與PCB板的測試點連接，通電時，從而獲取電路中的電壓、電流等關鍵據，并在測試架的顯示屏幕上顯示，達到快速檢測的目的?？蛻粼谠O(shè)計PCB板時，工程師就會考慮其測試方案，會預留PCB測試點，并出具專業的測試文檔或測試方案給制造商。

一、PCBA測試的類型分為如下幾種：

ICT（In-Circuit Test）測試：主要是對PCB線路板通電之后的測試點電壓/電流數據進行檢測，不涉及到功能按鍵或者輸入輸出方面的測試。

FCT（Functional Test）測試：需要首先將編寫好的單片機（MCU）程序通過燒錄器（如ST-Link、JTAG）燒錄到程序IC中，從而實現相應的功能測試。比如按鍵后，LED燈亮；兩按鍵同時按，恢復出廠設置等等。當然所有功能的測試是否能夠進行，必須以PCB的焊接OK和線路導通為前提的，否則無法實現。

老化（Burn In Test）測試：對已燒錄程序并且FCT通過的PCBA板，進行長時間、周期性的模擬用戶輸入輸出，以此檢測其耐用性和焊接可靠性。特殊情況下，還需要將PCBA板暴露在特定的溫濕度環境下進行。

       PCBA測試是整個PCBA制造供應鏈中必不可少的重要環節，從最終數據結果來控制品質，在規范化的設計和制造管理中，PCBA測試是必須建議考慮并實施的。

二、測試設備與流程

?核心設備?

?自動化檢測設備?：AOI（自動光學檢測）用于識別焊點缺陷和元件錯位，精度達微米級；

X光機檢測BGA封裝焊接質量。

?綜合測試系統?：集成PLC控制單元、數字萬用表、通信模塊的工裝治具，實現多參數同步采集與分析。

?流程優化?

?分層測試策略?：先執行ICT快速篩選基礎缺陷，再開展FCT功能驗證，最后進行可靠性測試。

?數據驅動決策?：通過SPC（統計過程控制）分析測試數據，優化生產工藝參數。
